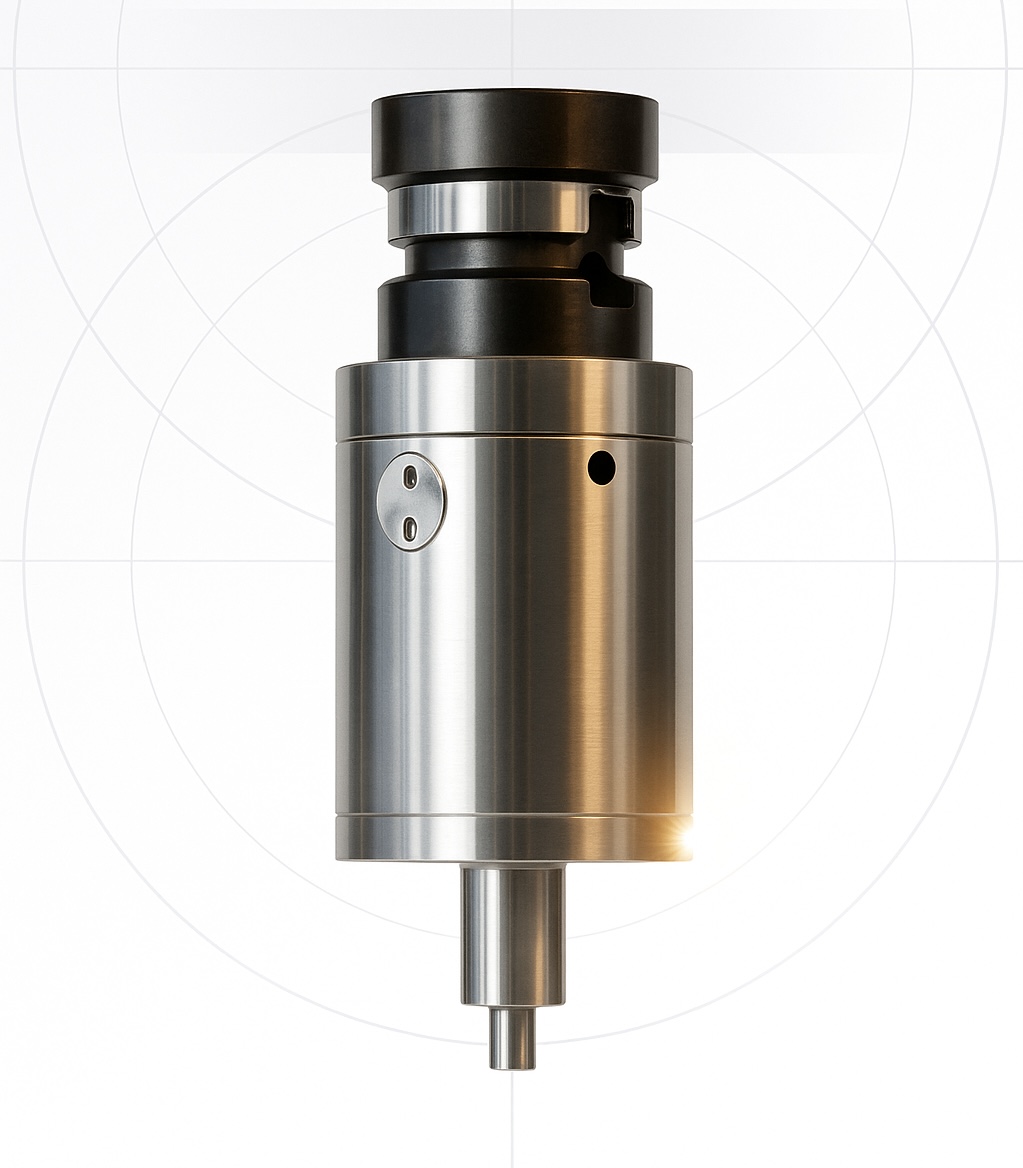

Utrasonic Holder
คือก้านจับสปินเดิลอัลตราโซนิกที่สร้างการสั่นสะเทือนได้ถึง 40,000 ครั้งต่อวินาที สามารถตัดแต่งชิ้นงานที่ละเอียด บาง และมีขนาดเล็กได้อย่างแม่นยำสูง
ซึ่งผลิตภัณฑ์แบบเดิมจะมีความยากในการติดตั้งและถอดออกจากเครื่องจักร ทำให้เราได้รับเสียงสะท้อนจากลูกค้าจำนวนมาก ว่าต้องการสปินเดิลอัตราโซนิกที่ใช้งานได้ง่ายกว่าเดิม
จึงเกิดเป็น Ultrasonic Holder ซึ่งเป็นผลิตภัณฑ์ที่พัฒนาขึ้นมา เพื่อตอบโจทย์ความต้องการของผู้ใช้งานให้มากยิ่งขึ้น โดยครั้งนี้เราได้ออกแบบตัวเครื่องใหม่ โดยรวมอุปกรณ์ที่เดิมจำเป็นต้องใช้ควบคู่กัน เช่น เครื่องกำเนิดคลื่นสัญญาณ แหล่งจ่ายไฟ และสายเคเบิลต่างๆ ทั้งหมดไว้ภายในตัวเครื่อง เพื่อให้ใช้งานได้สะดวกสูงสุด
รองรับระบบ ATC (Automatic Tool Changer)
ไม่จำเป็นต้องใช้อุปกรณ์พิเศษสำหรับการติดตั้ง !
ก็สามารถใช้คลื่นอัตราโซนิกในการตัดแต่งชิ้นงานได้อย่างสะดวกและง่ายดาย
รองรับก้านจับเครื่องมือ(Shank) ได้หลากหลายประเภท
รองรับ BT, BBT(30,40), HSK(40,50,63)
มีตัวเลือกให้หลากหลาย สามารถติดตั้งได้กับเครื่องจักรหลากหลายประเภท !

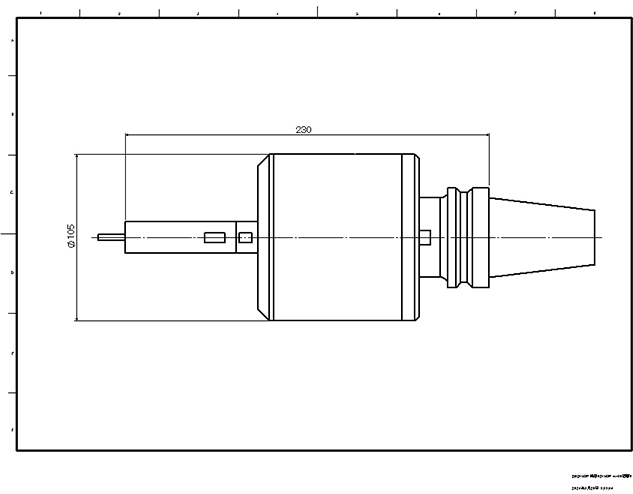

MEASUREMENTS
มิติ
SPECIFICATION
สเปก
|
สเปกผลิตภัณฑ์ |
การสั่นในแนวแกน (ทิศทางตามแกนเครื่องมือ) |
|---|---|
|
ทิศทางการสั่น |
สั่นในแนวแกน (ทิศทางตามแกนเครื่องมือ) |
|
ความถี่ในการสั่น |
ประมาณ 40 kHz |
|
ขนาดการสั่น (P-P) |
0~4 ㎛ |
|
ความเร็วรอบ |
8,000 min- |
|
ก้านจับเครื่องมือที่รองรับการใช้งาน |
BT, BBT(30,40), HSK(40,50,63) |
|
ขนาดเส้นผ่านศูนย์กลางของเครื่องมือที่รองรับการใช้งาน |
φ3, φ3.175, φ4 |
|
น้ำหนัก |
ประมาณ 3.5 kg |
